1783-ETAP/ETAP1F/ETAP2F用于DLR环网的快速使用手册
1.概述

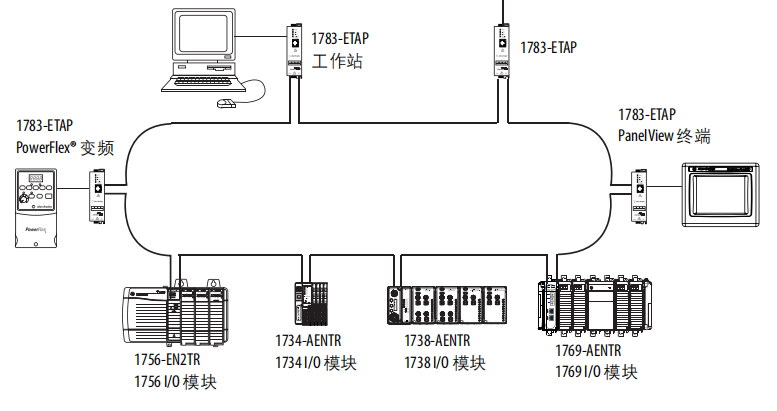

1783系列的EtherNet/IP有助于不支持DLR技术的设备连接到线形或环形DLR网络，每个接口用面板上的设备端口，连接不支持嵌入交换技术的设备，通过接口连接到线形或网络环形DLR。用于连接到线形或环形DLR网络的网络端口，
可用如下不同的连接介质:
-1783-ETAP:两个电缆端口，连接电缆网络。
-1783-ETAP1F:一个电缆端口、一个光缆端口，一边连接电缆网络，一边连接光缆网络。
-1783-ETAP2F:两个光缆端口，连接光缆网络。
采用光缆的优势是可增加网络两个节点之间的距离，并且有很好的抗干扰能力。
8jxn：如果在DLR环网中涉及光纤通讯，强烈建议在光纤的两端使用ETAP1F进行通讯，而不是使用普通的光纤收发器。
2.安装步骤
2.1 拨码
使用设备上的DIP开关执行以下操作：
•指定配置互联网协议（IP）设置的方法，如IP地址。
•启用Supervisor环网监控模式。
•恢复出厂默认设置。
将开关移动到所需位置，然后将ETAP模块重新上电。
| 上电时行为 | Switch 1 | Switch 2 | Switch 3 | |
| Internet协议设置 | 使用软件配置的IP设置，或者如果软件未配置设置，则使用默认IP地址169.254.1.1 | Off | Off | 开关3的位置不影响IP设置 |
| 使用BOOTP服务器获取的IP设置 | On | Off | ||
| 使用DHCP服务器获取的IP设置 | Off | On | ||
| 环网Supervisor监控模式 | 使用当前监控器相关参数启用环监控器模式 | 开关1和2的位置不影响环监控模式 | On | |
| 允许通过软件启用和配置环监控模式和监控相关参数 | Off | |||
| 恢复出厂默认设置，然后暂停操作 | On | On | On or Off | |
2.2接线

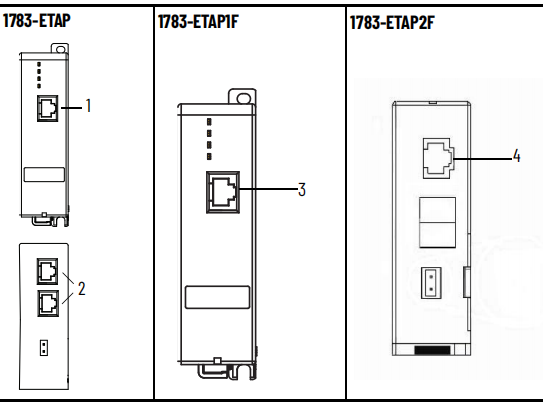

ETAP模块前面板如下图所示，前面板的RJ45端口用来连接不支持DLR的设备，如下图所示1、3。
ETAP模块底部的端口，用于连接到线性或环形网络。
如上图所示，ETAP1F底部为1个RJ45接口，1个光纤接口和1对电源接头。ETAP2F底部为2个光纤接口和1对电源接头。
电源接头
2——DC-（0V DC）
3——DC+（24V DC）
光纤接口
将光纤电缆的双工LC连接器端以正确的方向连接到分接头底部的光纤以太网端口。
光纤
需要为多模双纤光纤。
3.调试
查看启动状态指示灯检查模块的OK、LINK 1和LINK 2状态指示灯，确保模块正常工作
| 指示 | 状态 | 描述 |
| OK | 灭 | Tap未通电。 |
| 绿色闪烁 | 未配置Tap。 | |
| 绿色 | Tap已通电、配置正确且运行正常。 | |
| 红色闪烁 | 检测到可恢复的故障，例如检测到重复的IP地址或正在进行的更新。 | |
| 红色 | 检测到不可恢复的故障。 | |
| LINK 1,
LINK 2 |
灭 | 存在以下条件之一：
•无链接。 •端口被禁用。 •环形网络遇到罕见的部分网络故障或快速环形故障情况，此Tap是激活的supervisor（LINK 2）。 |
| 绿色 | 存在以下条件之一：
•RJ45端口：存在100 Mbps（全双工或半双工）链路，没有活动。 •光纤端口：存在100 Mbps（全双工）链路，没有活动。 •环形网络运行正常，此Tap是激活的supervisor（LINK 2）。 |
|
| 绿色闪烁 | 存在100 Mbps的链路，并且存在活动。 | |
| 黄色 | 仅RJ45端口。存在以下条件之一：
•存在10 Mbps（全双工或半双工）链路。 •环形网络运行正常，此Tap是激活的supervisor（LINK 2）。 |
|
| 黄色闪烁 | 仅RJ45端口。存在10 Mbps的链路，并且存在活动。 |

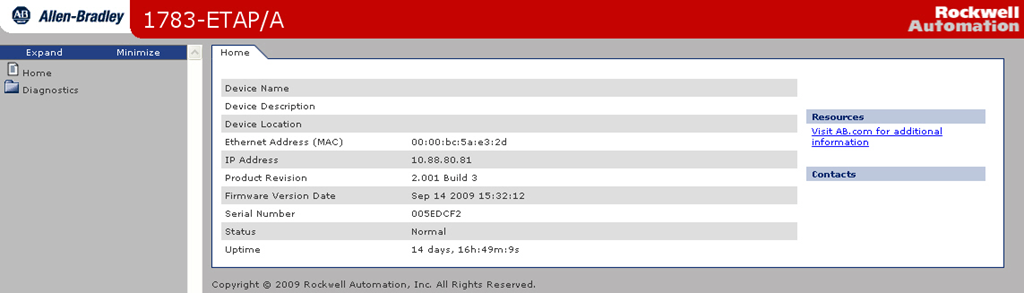

也可以通过网页查看状态
| 网页 | Topics |
| Diagnostic Overview | •模块资源利用率 •Web服务器读写命中率 •模块设置 |
| Network Settings | •网络接口详细信息，如IP地址和子网掩码 •以太网接口配置方法 •以太网端口详细信息 |
| Ethernet Statistics | •以太网计数器 •以太网端口详细信息 •错误信息 |
| Ring Statistics | 环监控、配置和故障详细信息 |
