启用S7-1500的VOT功能

VOT简介

View of Things (VOT) 是西门子 TIA Portal (博途) 中一个非常实用的功能，它允许你在不编写任何代码的情况下，直接在 Web 浏览器中可视化和操作你的 PLC 数据。简单来说，VOT 就像是一个内置在 PLC 中的小型 Web 服务器，可以生成一个简单的网页界面，让你远程监控和控制 PLC。

核心理念

VOT 的核心理念是“零代码可视化”。这意味着你不需要具备 Web 开发（如 HTML、CSS、JavaScript）的知识，就可以创建出直观的用户界面。所有的配置都在 TIA Portal 中完成，PLC 会自动生成相应的 Web 页面。

局限性

尽管 VOT 功能强大且易用，但也存在一些局限性：

• 功能相对简单： VOT 提供的控件和功能相对基础，无法实现像 WinCC Advanced 或 SCADA 系统那样复杂的动画、脚本和高级数据处理功能。
• 界面定制性有限： 你无法像专业的 Web 开发那样自由定制页面的外观和交互逻辑，只能使用 TIA Portal 提供的预设样式和控件。
• 不适合大型复杂系统： 对于需要大量屏幕、复杂数据处理、高级报警管理和历史数据分析的大型自动化系统，仍然需要专业的 SCADA/HMI 软件。
• 性能考量： 当同时连接的用户数量较多或页面包含大量实时更新的数据时，PLC 的资源可能会受到影响。

最多10个画面和100个变量，其中可以包括数字量、模拟量等不同类型。

PLC固件需2.9及以后版本

PLC设置

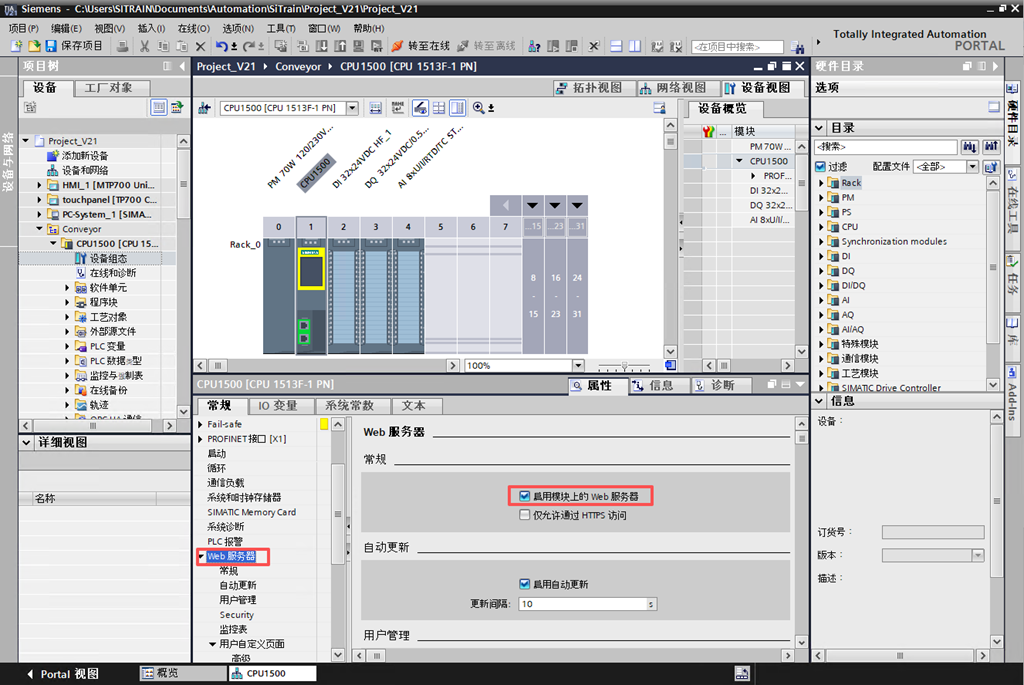

在设备视图中，找到 PLC 的属性，在“Web 服务器”下，启用“模块上的Web服务器”。

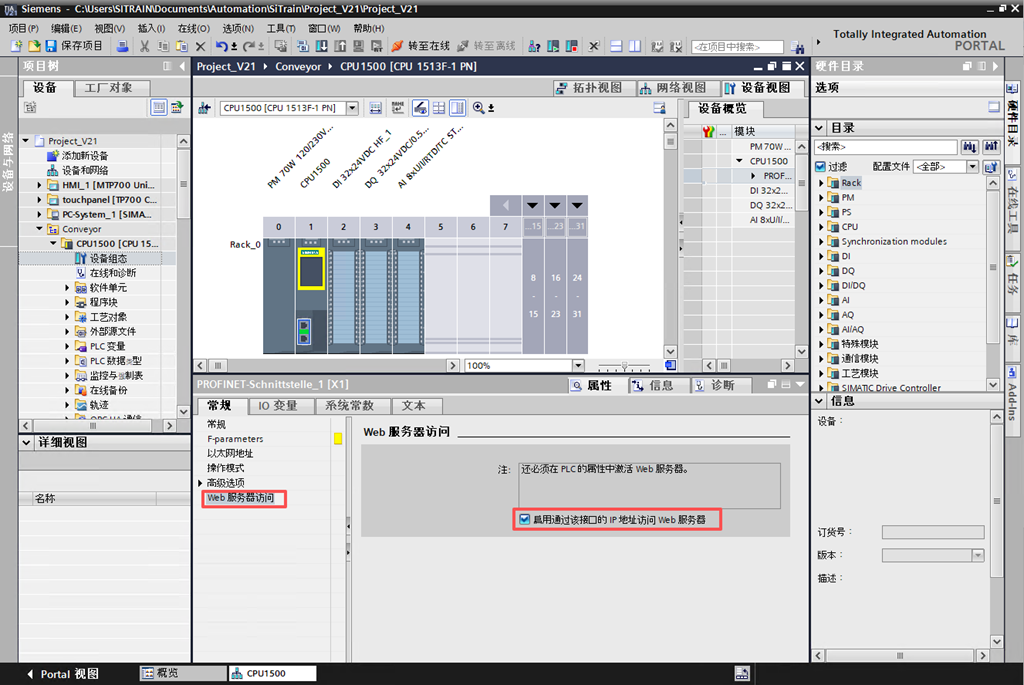

控制器的网络接口属性中，在“Web服务器访问”，启用“启用通过该接口的IP地址访问Web服务器”

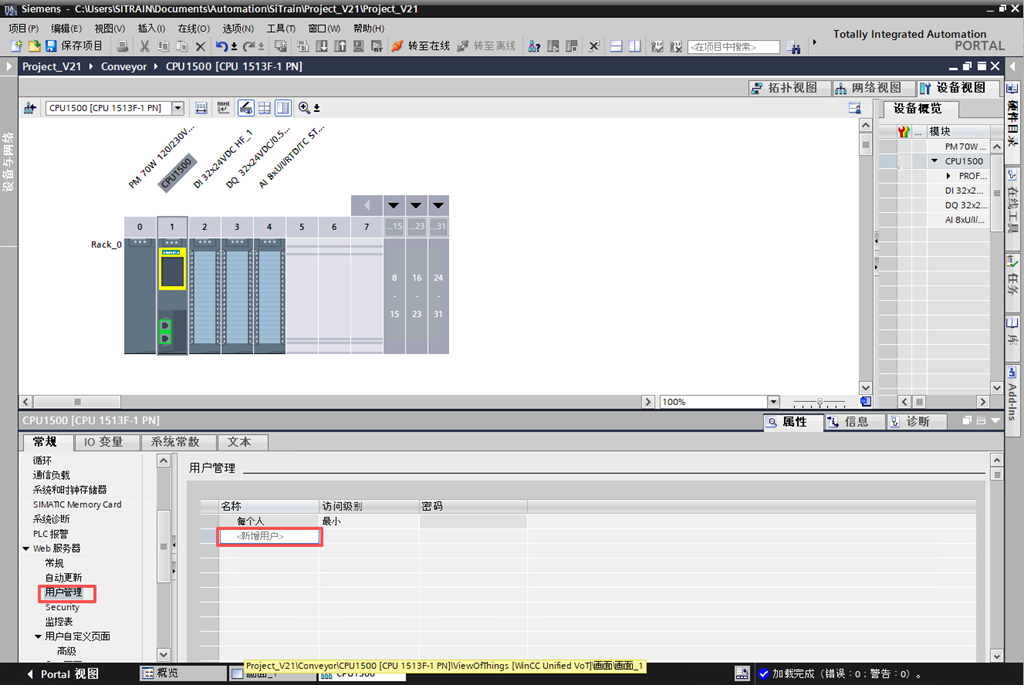

控制器的权限设置

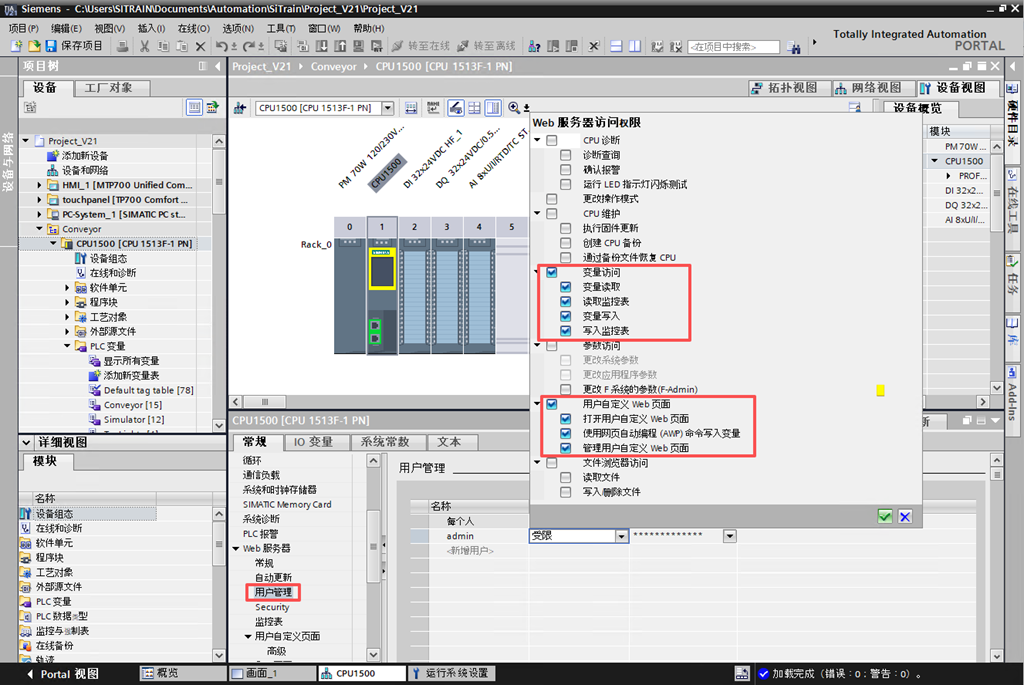

创建admin账户，设置Tag读写和Web相关权限，并设置密码

Web应用程序

创建Web应用

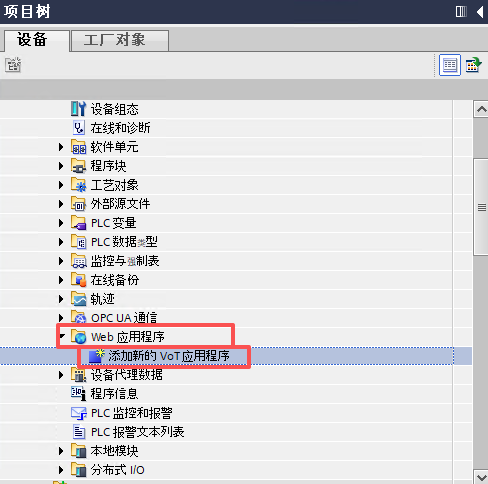

在 TIA Portal 的项目树中，找到“Web应用程序”，双击其下的“添加新的Web应用程序”。

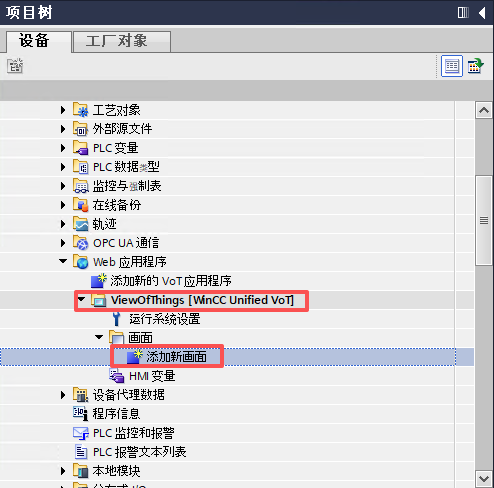

修改画面

双击“添加新的画面”，添加画面

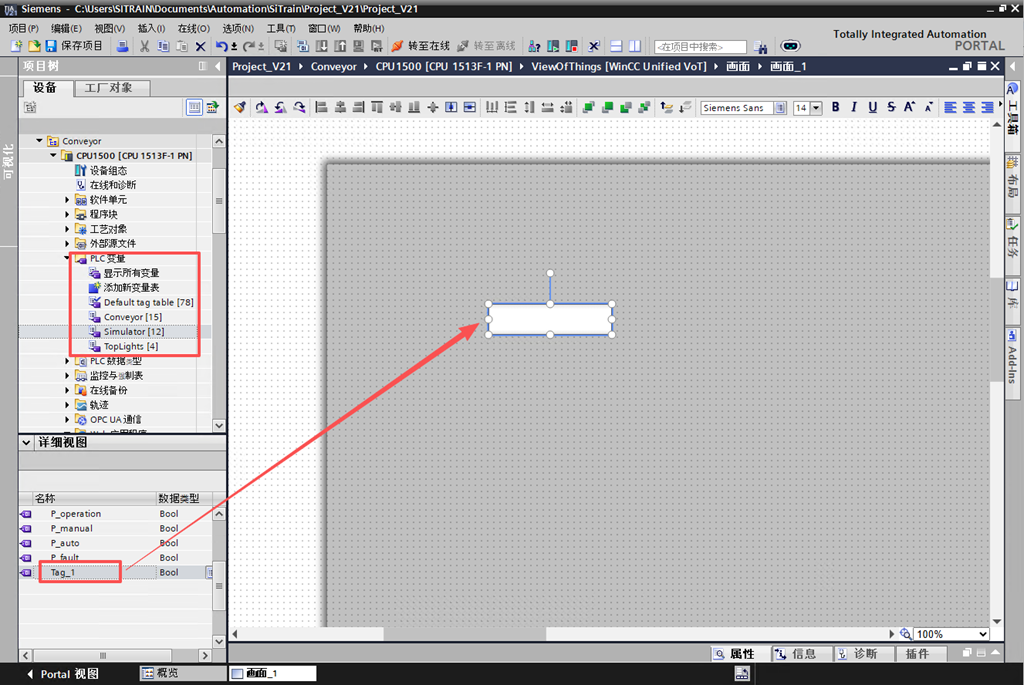

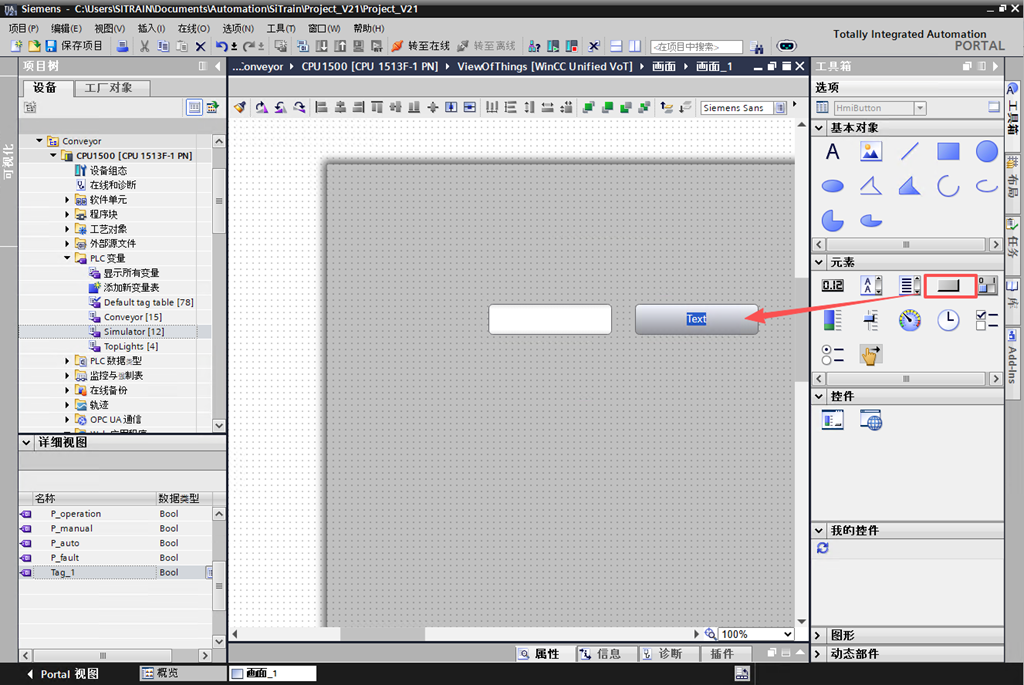

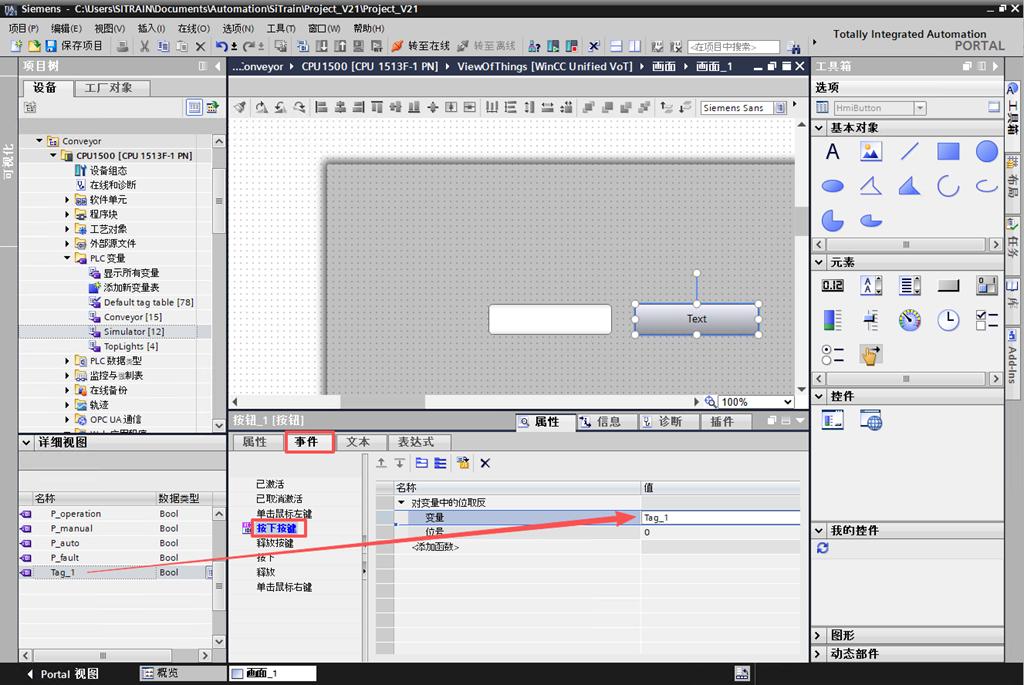

双击打开画面，用以修改界面

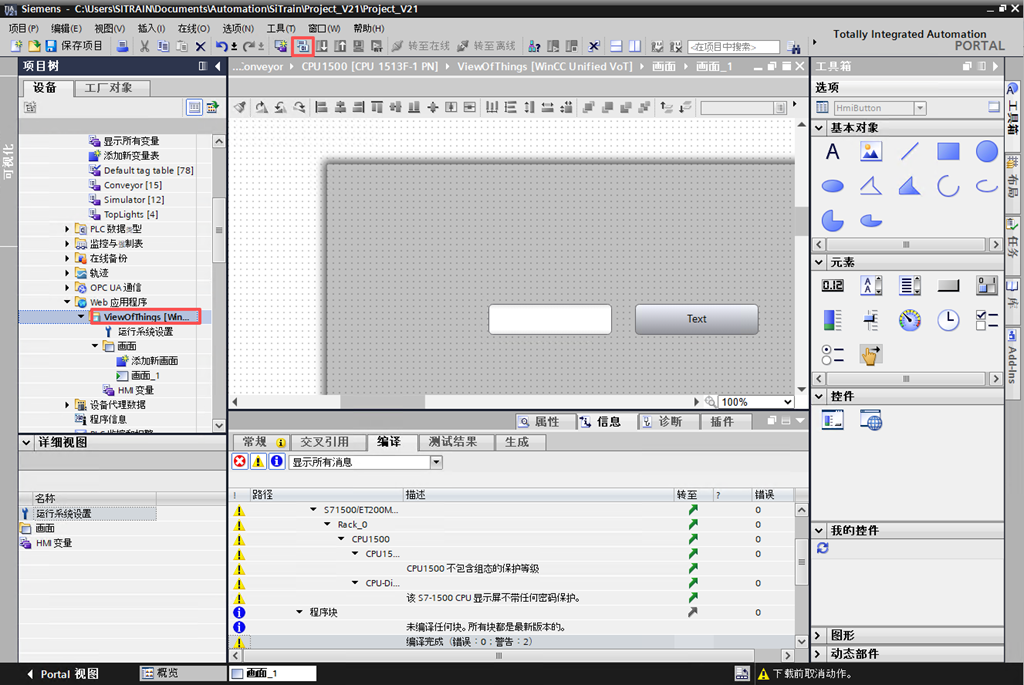

编译程序

web应用程序需要单独编译

下载

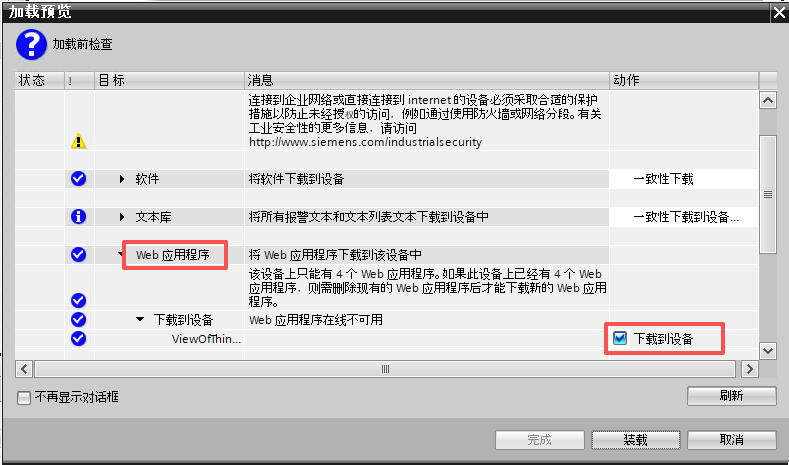

下载程序时需要展开Web应用程序，勾选下载Web应用

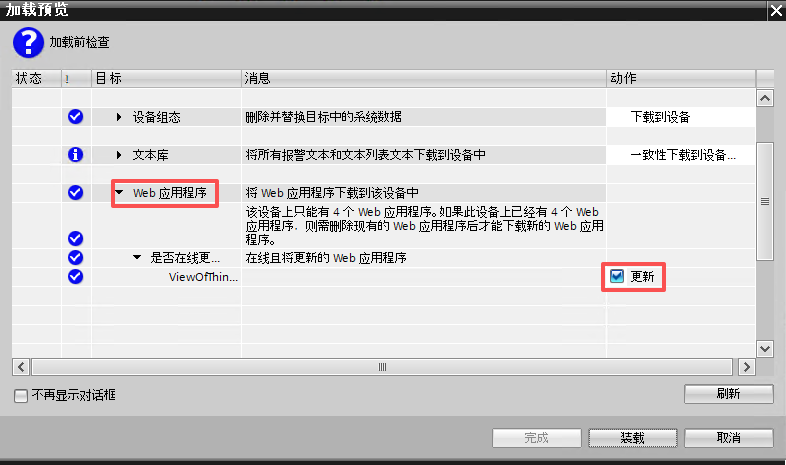

更新时也需要展开Web应用程序，勾选更新

Web界面

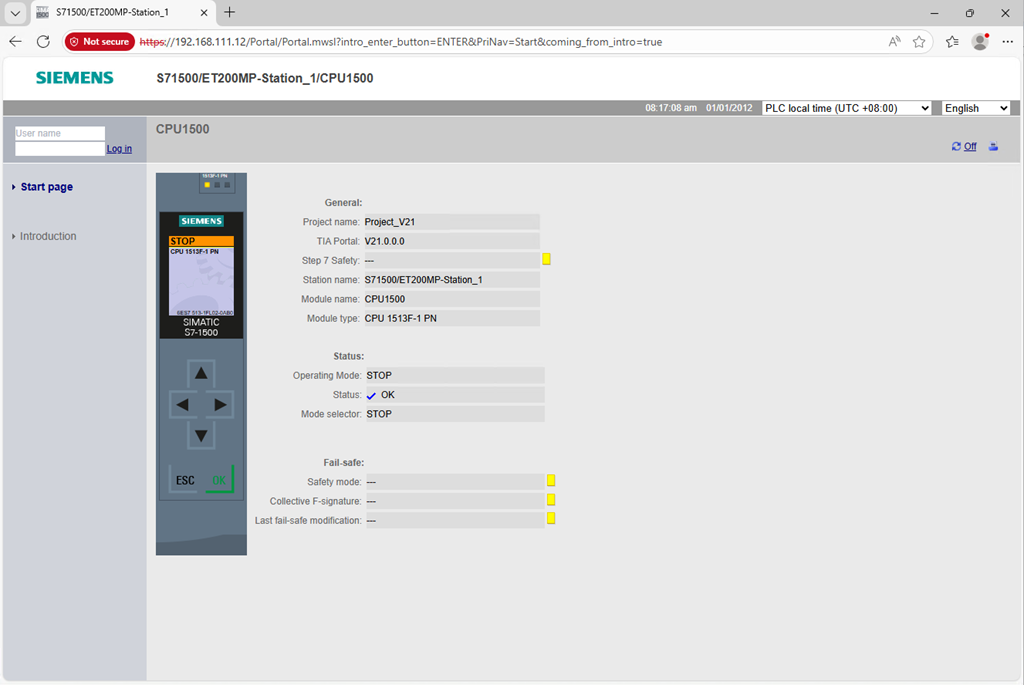

在浏览器中输入CPU的IP地址

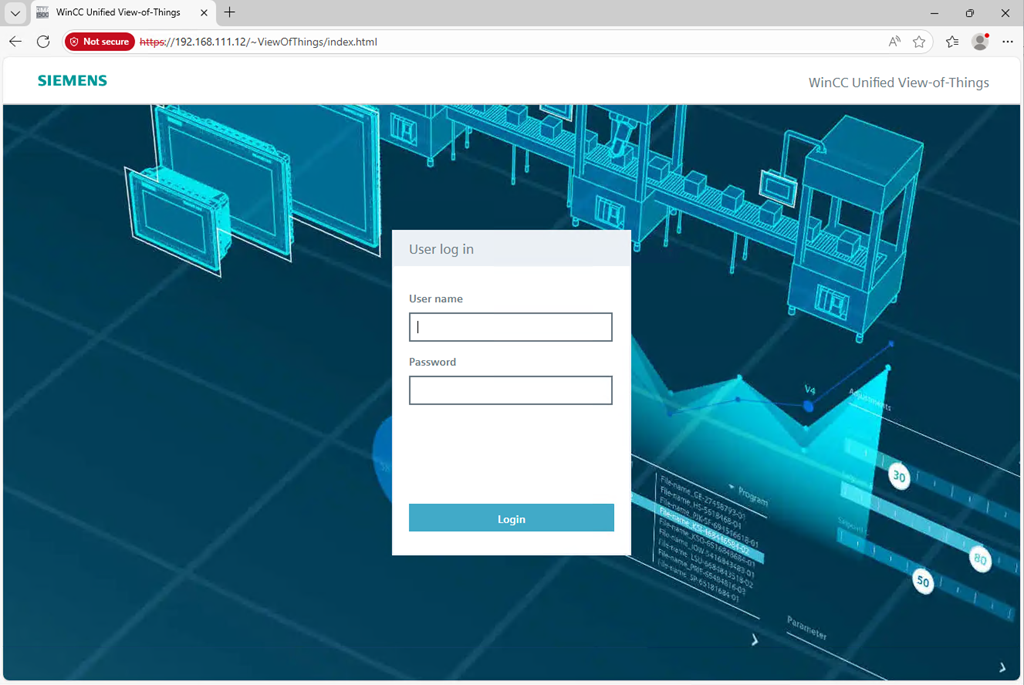

由于未设置everybody的权限，需要登陆admin账户。

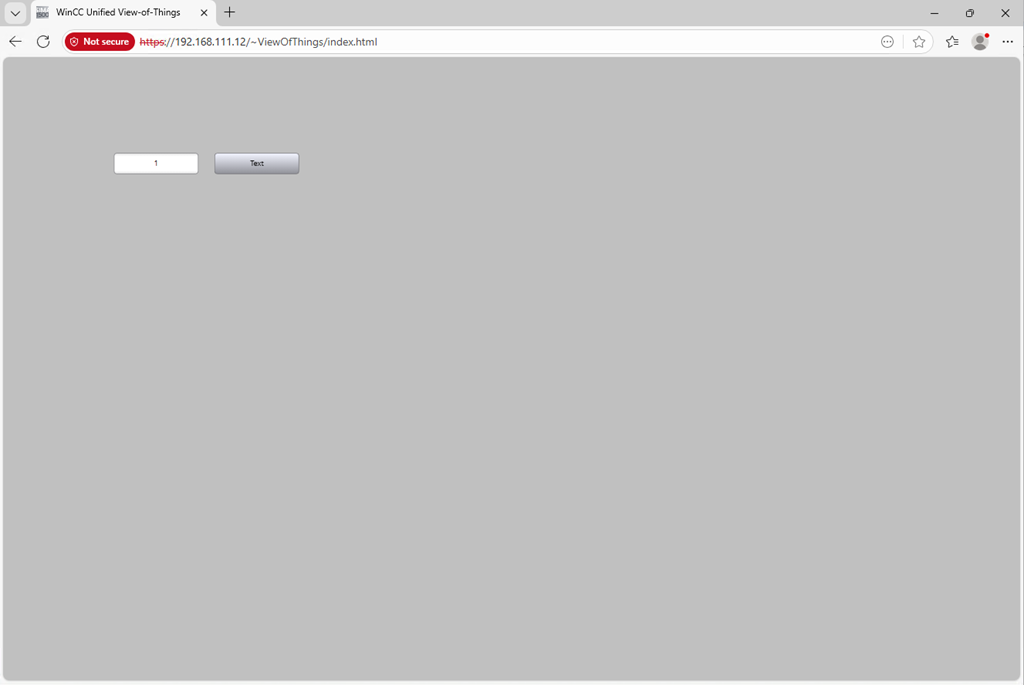

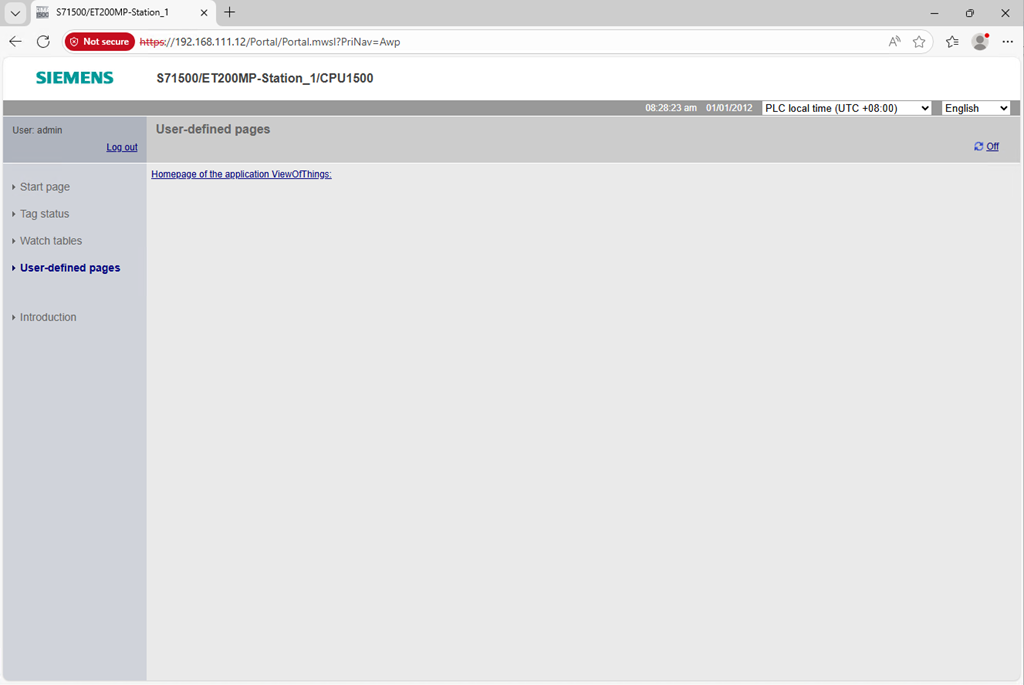

通过点击链接，或者直接访问 https://xxx.xxx.xxx.xxx/~ViewOfThings/index.html

账户和密码同样是admin账户和密码
